電極の標準寸法及び重量

電極の標準寸法及び重量(Standard Sizes and Weights of Electrodes)

呼び径 ポール直径範囲 (mm) ポール長さ範囲 (mm) ポール標準重量 (kg)
Diameter Tolerance on Diameter Tolerance on Length Standard Weight
inch mm Max.   Min. Nominal
Length		 Max.   Min.
3 75 78 〜 73 1000 1050 〜 925 7
4 100 103 〜 98 1200 1250 〜 1100 16
5 1/8 130 132 〜 129 1500 1600 〜 1400 33
6 150 154 〜 149 1500 1600 〜 1400 45
7 175 179 〜 174 1500 1600 〜 1400 59
8 200 205 〜 200 1500 1600 〜 1400 76
1800 1900 〜 1700 100
9 225 230 〜 225 1500 1600 〜 1400 101
10 250 256 〜 251 1500 1600 〜 1400 120
1800 1900 〜 1700 155
12 300 307 〜 302 1500 1600 〜 1400 185
1800 1900 〜 1700 230
14 350 357 〜 352 1500 1600 〜 1400 253
1800 1900 〜 1700 305
2400 2525 〜 2275 406
16 400 409 〜 403 1500 1600 〜 1400 334
1800 1900 〜 1700 395
18 450 460 〜 454 1800 1900 〜 1700 505
2100 2225 〜 1975 585
2400 2525 〜 2275 665
20 500 511 〜 505 1800 1900 〜 1700 617
2100 2225 〜 1975 717
2400 2525 〜 2275 824
22 550 562 〜 556 2100 2225 〜 1975 873
2400 2525 〜 2275 995
24 600 613 〜 607 2100 2225 〜 1975 1040
2400 2525 〜 2275 1190
26 650 663 〜 667 2700 2900 〜 2550 1580
28 700 714 〜 708 2700 2900 〜 2550 1840

ニップル及びソケットの標準寸法

ニップル及びソケットの標準寸法 (Standard Sizes of Nipples and Socket)

呼び名
Designation		 ニップル Nipple (mm) ソケット Socket (mm) 有効 IEC Designation
直径
A L D S T B ニップル
Nipple		 直径
inch		 長さ
inch
最大径
Dia.(A)
(Maximum)		 長さ
Length(L)
(Maximum)		 口径
Diameter of Socket(D)		 深さ
Depth of Socket(S)		 ねじ切
長さ
Bolt thread　length		 Effective diameter

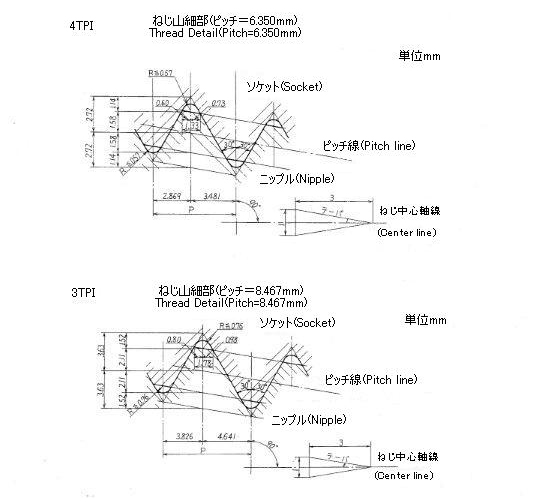

3TPI
(ピッチ8.47)		 9T3 139.70 203.20 131.27 107.60 103.60 135.50 139T3 5.50 8.00
10T3 155.57 220.00 147.14 116.00 112.00 151.40 155T3 6.125 8.66
12T3 177.16 270.90 168.73 141.50 137.50 173.00 177T3 6.975 10.66
14T3 215.90 304.80 207.47 158.40 154.40 211.70 215T3 8.50 12.00
14T3L 215.90 355.60 207.47 183.80 179.80 211.70 215T3L 8.50 14.00
16T3 241.30 338.70 232.87 175.30 171.30 237.10 241T3 9.50 13.33
16T3L 241.30 355.60 232.87 183.80 179.80 237.10 241T3L 9.50 14.00
18T3 273.05 355.60 264.62 183.80 179.80 268.80 273T3 10.75 14.00
18T3L 273.05 457.20 264.62 234.60 232.60 268.80 273T3L 10.75 18.00
20T3 298.45 372.60 290.02 192.20 188.20 294.40 298T3 11.75 14.66
4TPI
(ピッチ6.35)		 3T4 46.04 76.20 39.72 44.10 40.10 42.88 45T4 1.81 3.00
4T4 69.85 101.60 63.53 56.80 52.80 66.69 69T4 2.75 4.00
5 1/8 T4 79.38 127.00 73.06 69.50 65.50 76.22 79T4 3.125 5.00
6T4 92.08 139.70 85.76 75.90 71.90 88.92 92T4 3.625 5.50
7T4 107.95 165.10 101.63 88.60 84.60 104.80 107T4 4.25 6.50
8T4 122.24 177.80 115.92 94.90 90.90 119.10 122T4 4.812 7.00
9T4 139.70 177.80 133.38 94.90 90.90 136.50 139T4 5.50 7.00
10T4 152.40 190.50 146.08 101.30 97.30 149.20 152T4 6.00 7.50
12T4 177.80 215.90 171.48 114.00 110.00 174.60 177T4 7.00 8.50
14T4 203.20 254.00 196.88 133.00 129.00 200.00 203T4 8.00 10.00
16T4 222.25 304.80 215.93 158.40 154.40 219.10 222T4 8.75 12.00
16T4L 222.25 355.60 215.93 183.80 179.80 219.10 222T4L 8.75 14.00
18T4 241.30 304.80 234.98 158.40 154.40 238.10 241T4 9.50 12.00
18T4L 241.30 355.60 234.98 183.80 179.80 238.10 241T4L 9.50 14.00
20T4 269.88 355.60 263.56 183.80 179.80 266.70 269T4 10.625 14.00
20T4L 269.88 457.20 263.56 237.60 232.60 266.70 269T4L 10.625 18.00
22T4 298.45 355.60 292.13 183.80 179.80 295.30 298T4 11.75 14.00
22T4L 298.45 457.20 292.13 237.60 232.60 295.30 298T4L 11.75 18.00
24T4 317.50 355.60 311.18 183.80 179.80 314.34 317T4 12.50 14.00
24T4L 317.50 457.20 311.18 237.60 232.60 314.34 317T4L 12.50 18.00
26T4L 355.60 558.80 349.28 288.40 283.40 352.40 355T4L 14.00 22.00
28T4L 374.65 558.80 368.33 288.40 283.40 371.50 374T4L 14.75 22.00
